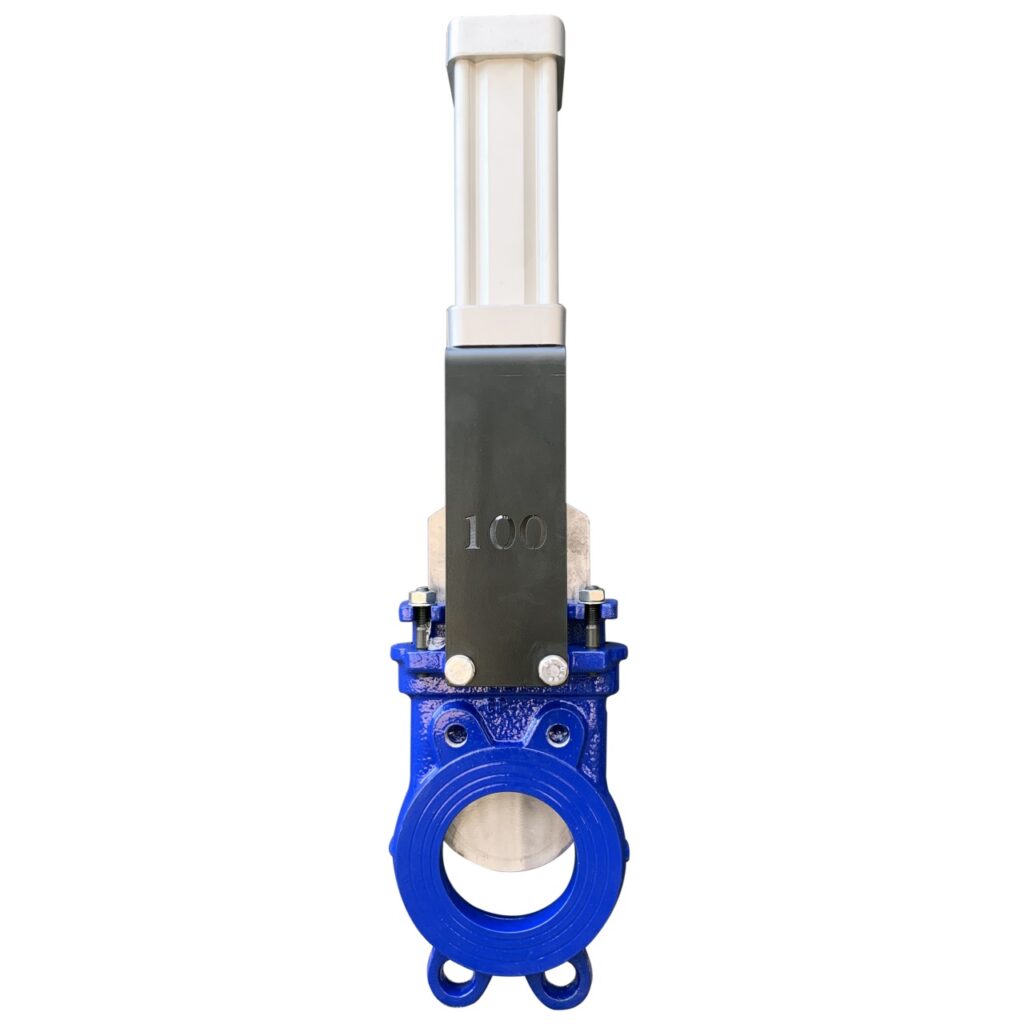

Pnömatik Pistonlu Bıçaklı Vana
Kategori: Bıçak Sürgülü Vanalar | Tip: Çift Etkili Pnömatik
Pnömatik Pistonlu Bıçaklı Vana, akışkan geçişini iki sızdırmazlık halkası arasında, geçiş yönüne dik olarak çalışan bir bıçak sürgü ile açıp kapatan, çift etkili pnömatik piston tahrikli bir bıçak sürgülü vanadır. Bıçaklı vanalar tam açık veya tam kapalı olarak çalışacak şekilde tercih edilir; hassas debi ayarı için uygun değildir.
Daha çok lifli akışkanlarda, örneğin kâğıt sanayii ve atık su hatlarında, kullanılmaya uygun bir vana çeşididir. Tek ve çift parçalı gövdesi ve elastomer (EPDM, NBR, NR, VİTON, TEFLON, METAL) siti ile tam sızdırmazlık sağlar. Volanlı, dişli kutulu, zincir çarklı, pnömatik aktüatörlü, hidrolik aktüatörlü ve elektrik aktüatörlü tahrik seçenekleri mevcuttur; yükselen milli, yükselmeyen milli ve karşı geçişli tiplerde de üretilebilir.
Genel Teknik Özellikler
- Akışkan Cinsi: Yarı katı olarak adlandırılabilecek tüm akışkanlarda kullanımı tercih edilir
- Tahrik Şekli: Çift Etkili Pnömatik Piston (volanlı, dişli kutulu, hidrolik/elektrik aktüatörlü seçenekler de mevcuttur)
- Anma Ölçüleri: DN50'den DN1800'e kadar üretilebilir
- Çalışma Sıcaklık Aralığı: Genelde -10°C / +110°C (gövde ve bıçak materyaline göre değişir)
- Gövde Malzemesi: GGG-40, GS-C25, RG-5, RG-10, AISI 304, AISI 316
- Bıçak Malzemesi: AISI 304, AISI 316
- Bağlantı Tipleri: Flanşlı Bağlantı / Wafer
Avantajları
- Tam açık vana, akış için oldukça düşük dirençli ve düzgün bir geçiş sağlar
- Her iki taraftan akış için de kullanılabilir
- Vana herhangi bir konumda monte edilebilir (milin yere dik, aktüatörün üstte olması tercih edilir)
- Büyük anma çaplarında bile kısa vana boyu söz konusudur
- Ekonomik ve rahatlıkla temin edilebilir
- Bakımı kolaydır
Ürün Ölçü Seçeneklerimiz
Pnömatik Pistonlu Bıçaklı Vana, DN50’den DN600’e kadar 14 farklı ölçü seçeneğiyle üretilmektedir. Tüm ölçülerde gövde GGG-40, sürgü AISI 304 malzemedendir.
DN50 Pnömatik Pistonlu Bıçaklı Vana
- Ölçü: DN50
- Gövde: GGG-40
- Sürgü: AISI 304
- Tahrik: Çift Etkili Pnömatik Piston
- Bağlantı Tipi: Flanşlı / Wafer
- Çalışma Sıcaklığı: -10°C / +110°C
DN65 Pnömatik Pistonlu Bıçaklı Vana
- Ölçü: DN65
- Gövde: GGG-40
- Sürgü: AISI 304
- Tahrik: Çift Etkili Pnömatik Piston
- Bağlantı Tipi: Flanşlı / Wafer
- Çalışma Sıcaklığı: -10°C / +110°C
DN80 Pnömatik Pistonlu Bıçaklı Vana
- Ölçü: DN80
- Gövde: GGG-40
- Sürgü: AISI 304
- Tahrik: Çift Etkili Pnömatik Piston
- Bağlantı Tipi: Flanşlı / Wafer
- Çalışma Sıcaklığı: -10°C / +110°C
DN100 Pnömatik Pistonlu Bıçaklı Vana
- Ölçü: DN100
- Gövde: GGG-40
- Sürgü: AISI 304
- Tahrik: Çift Etkili Pnömatik Piston
- Bağlantı Tipi: Flanşlı / Wafer
- Çalışma Sıcaklığı: -10°C / +110°C
DN125 Pnömatik Pistonlu Bıçaklı Vana
- Ölçü: DN125
- Gövde: GGG-40
- Sürgü: AISI 304
- Tahrik: Çift Etkili Pnömatik Piston
- Bağlantı Tipi: Flanşlı / Wafer
- Çalışma Sıcaklığı: -10°C / +110°C
DN150 Pnömatik Pistonlu Bıçaklı Vana
- Ölçü: DN150
- Gövde: GGG-40
- Sürgü: AISI 304
- Tahrik: Çift Etkili Pnömatik Piston
- Bağlantı Tipi: Flanşlı / Wafer
- Çalışma Sıcaklığı: -10°C / +110°C
DN200 Pnömatik Pistonlu Bıçaklı Vana
- Ölçü: DN200
- Gövde: GGG-40
- Sürgü: AISI 304
- Tahrik: Çift Etkili Pnömatik Piston
- Bağlantı Tipi: Flanşlı / Wafer
- Çalışma Sıcaklığı: -10°C / +110°C
DN250 Pnömatik Pistonlu Bıçaklı Vana
- Ölçü: DN250
- Gövde: GGG-40
- Sürgü: AISI 304
- Tahrik: Çift Etkili Pnömatik Piston
- Bağlantı Tipi: Flanşlı / Wafer
- Çalışma Sıcaklığı: -10°C / +110°C
DN300 Pnömatik Pistonlu Bıçaklı Vana
- Ölçü: DN300
- Gövde: GGG-40
- Sürgü: AISI 304
- Tahrik: Çift Etkili Pnömatik Piston
- Bağlantı Tipi: Flanşlı / Wafer
- Çalışma Sıcaklığı: -10°C / +110°C
DN350 Pnömatik Pistonlu Bıçaklı Vana
- Ölçü: DN350
- Gövde: GGG-40
- Sürgü: AISI 304
- Tahrik: Çift Etkili Pnömatik Piston
- Bağlantı Tipi: Flanşlı / Wafer
- Çalışma Sıcaklığı: -10°C / +110°C
DN400 Pnömatik Pistonlu Bıçaklı Vana
- Ölçü: DN400
- Gövde: GGG-40
- Sürgü: AISI 304
- Tahrik: Çift Etkili Pnömatik Piston
- Bağlantı Tipi: Flanşlı / Wafer
- Çalışma Sıcaklığı: -10°C / +110°C
DN450 Pnömatik Pistonlu Bıçaklı Vana
- Ölçü: DN450
- Gövde: GGG-40
- Sürgü: AISI 304
- Tahrik: Çift Etkili Pnömatik Piston
- Bağlantı Tipi: Flanşlı / Wafer
- Çalışma Sıcaklığı: -10°C / +110°C
DN500 Pnömatik Pistonlu Bıçaklı Vana
- Ölçü: DN500
- Gövde: GGG-40
- Sürgü: AISI 304
- Tahrik: Çift Etkili Pnömatik Piston
- Bağlantı Tipi: Flanşlı / Wafer
- Çalışma Sıcaklığı: -10°C / +110°C
DN600 Pnömatik Pistonlu Bıçaklı Vana
- Ölçü: DN600
- Gövde: GGG-40
- Sürgü: AISI 304
- Tahrik: Çift Etkili Pnömatik Piston
- Bağlantı Tipi: Flanşlı / Wafer
- Çalışma Sıcaklığı: -10°C / +110°C
Bu Ürünle İlgileniyor musunuz?
Teknik ekibimiz, uygulamanıza en uygun ölçü ve malzeme seçeneğini belirlemenize yardımcı olabilir.
