Manyetik Ayırıcılar
Kategori: Seperatörler
Manyetik Ayırıcılar, ısıtma tesisatlarında oluşan manyetit gibi demirli safsızlıkları güçlü nadir toprak (neodyum) mıknatıslarla yakalayan özel filtre ve seperatör ürünleridir. Merkezi ısıtma radyatörleri genellikle korozyona son derece yatkın karbon çelikten üretilir; oluşan siyah manyetit manyetik özellik taşıdığından mıknatısla yakalanabilir. Manyetik filtre bu parçacıkları tutmazsa, sirkülasyon pompası gibi elektromanyetik özellikli bir sonraki ekipmana geçerek erken aşınmaya neden olur.
Ürün ailesi; sadece manyetik filtrelerden, hidrolik/hava/tortu ayırma fonksiyonlarını manyetik ayırmayla birleştiren kombine ünitelere kadar geniş bir yelpazede sunulmaktadır. Standart hava ve pislik ayırıcılara kıyasla manyetik modeller 2,5 kata varan oranda daha yüksek demirli safsızlık temizleme performansı sağlar.
Ürünlerimiz
Bu kategoride yer alan 6 ürünümüzün teknik özelliklerini ve dokümanlarını aşağıda bulabilirsiniz.

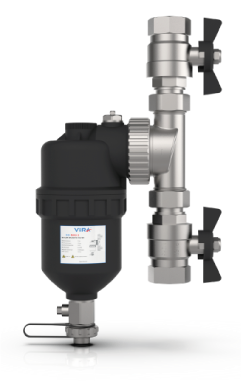

Bo-Mag-2 Manyetik Filtre
Manyetik tortular, 9.000 Gs gücündeki neodyum mıknatıs tarafından yakalanır. Isıtma sistemindeki bu tür safsızlıklar pompa ve vanaların sıkışmasına, radyatörlerin ısı verimini düşürmesine ve kazan ısı eşanjörünün tıkanmasına neden olabilir. Manyetik olmayan kirlilikler ise yeni nesil, özel yüzeyli küçük küreciklerden oluşan etkili bir küre tipi ayırıcı tarafından yakalanır; mineral tortular bu küreciklere yapışır. Bu tür kirleticiler ısı eşanjörünü tıkar, boruları kirletir ve sistem verimini düşürür.
- Filtre Tipi: AFM-10B PLUS
- Bağlantı Ölçüsü: 3/4"
- Maks. Manyetik İndüksiyon: 12.000 Gauss
- Filtre Hacmi: 120 ml
- Maks. Sıcaklık: 120°C
- Maks. Basınç: 12 bar
- Maks. Akış (1 kPa): 15 l/dk
- Maks. Emme Kapasitesi: 155 g
- Süzgeç Yoğunluğu: 300 µm
- Mıknatıs Çapı: 14,5 mm
- Ağırlık: 596 g (vanalar hariç)
- Ölçüler: 147mm x 120mm
Bo-Mag-1 Manyetik Filtre
Parçacıklar, düşükten yükseğe doğru güçlü bir manyetik gradyan (mesafeye göre alan şiddeti değişim oranı) olduğunda en etkin biçimde ayrıştırılır. Başka bir deyişle, manyetik gradyan ne kadar yüksekse, parçacıkları toplama bölgelerine çeken manyetik kuvvet de o kadar güçlüdür. Su, yönlendirici aracılığıyla manyetik filtrenin orta kısmına girer; demirli parçacıklar manyetik çubuk tarafından çekilirken, demirli olmayan parçacıklar paslanmaz çelik elek ile filtrelenir. Filtrelenen su, iç duvar boyunca akarak manyetik filtreden dışarı çıkar.
- Filtre Tipi: Isı Pompası ve Merkezi Isıtma Sistemleri için Uygun
- Maks. Akış Debisi: 6,9 m³/h
- Filtre Hacmi: 530 ml
- Çalışma Basıncı: 3 bar
- Maks. Basınç: 12 bar
- Maks. Dinamik Basınç: 1,5 bar
- Maks. Sıcaklık: 90°C
- Maks. Manyetik İndüksiyon: 12.000 gauss

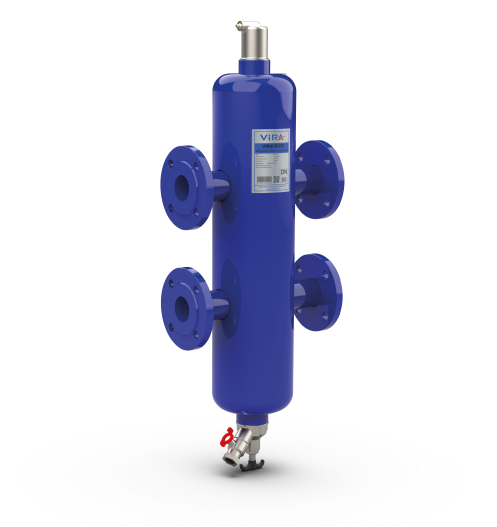

Manyetik Hidrolik Ayırıcı
ViraFix 4’ü 1 arada kombine ayırıcı, hidronik sistemler için dört önemli fonksiyonu bir araya getirir: hidrolik ayırma, hava ayırma, tortu ayırma ve demirli safsızlık ayırma. Ayırıcının benzersiz geometrisi ve tasarımı, bağlı birincil ve ikincil devrelerin hidrolik olarak birbirinden ayrılmasını sağlayarak pompa çakışmasını önler. İç elek elemanı, mikro kabarcıkların birleşip yakalanmasını kolaylaştırarak yüksek performanslı otomatik tahliyeyi sağlarken, aynı zamanda 5 mikron boyutuna kadar demirli olmayan pislik parçacıklarının da yakalanmasını sağlar. Nadir toprak neodyum mıknatısların oluşturduğu güçlü manyetik alan, mikroskobik boyuttaki demir oksit gibi demirli safsızlıkların yakalanmasını kolaylaştırarak standart hava ve pislik ayırıcılara göre 2,5 kat daha fazla demirli safsızlık temizleme performansı sunar.
- Model: SCX-M
- Gövde: Karbon Çelik
- Bağlantı: Flanşlı - Kaynak Uçlu - Kanallı
- Maks. Çalışma Sıcaklığı: 110°C
- Maks. Çalışma Basıncı: 10 Bar
- MicroSmart Filtre: Paslanmaz Çelik
- Ürün Modelleri: SCX-F-M (Flanşlı), SCX-K-M (Kaynak Uçlu), SCX-V-M (Kanallı)
Manyetik Tortu Ayırıcı
Isıtma ve klima kontrol sistemlerinde, içinde safsızlık bulunan suyun dolaşması pompa ve kontrol vanaları gibi bileşenlerin hızlı aşınmasına ve hasar görmesine yol açabilir. Ayrıca ısı eşanjörlerinde, ısıtıcı elemanlarda ve borularda tıkanmalara neden olarak sistemin termal verimliliğinin düşmesine sebep olur. Tortu ayırıcı, bu kirlilik parçacıklarını ayırarak büyük bir toplama haznesinde biriktirir; sistem çalışırken bile bu parçacıklar hazneden temizlenebilir. Bu cihaz, çok düşük yük kaybıyla en küçük parçacıkları bile etkin biçimde uzaklaştırabilir.
- Model: SD-M
- Gövde: Karbon Çelik
- Bağlantı: Flanşlı - Kaynak Uçlu - Kanallı
- Maks. Çalışma Sıcaklığı: 110°C
- Maks. Çalışma Basıncı: 10 Bar
- MicroSmart Filtre: Paslanmaz Çelik
- Ürün Modelleri: SD-F-M (Flanşlı), SD-K-M (Kaynak Uçlu), SD-V-M (Kanallı)
Manyetik Hava ve Tortu Ayırıcı
Manyetik Hava ve Tortu Ayırıcı, ısıtma ve soğutma tesisatlarında mikro kabarcıkları, tortuyu ve havayı tek bir cihazla yüksek performansla giderme amacıyla kullanılır. MicroSmart filtre tasarımı sistem tasarımının en önemli unsurudur; optimum hava ve mikro kabarcık ayrıştırması ile çok düşük akış direnci sunar. Ayrıca yüksek düzeyde tortu tutma kapasitesine sahiptir. Manyetik ayırıcı özelliği sayesinde ViraPlus, tesisattaki hareketli metal parçacıkları daha etkin biçimde ayrıştırarak tesisatın daha hızlı temizlenmesini sağlar. Ayrıca düşük enerji tüketimli yüksek verimli pompalara metal parçaların verdiği zararı en aza indirerek pompanızın ve diğer bağlantı ekipmanlarının ömrünü uzatır.
- Model: SC-M
- Gövde: Karbon Çelik
- Bağlantı: Flanşlı - Kaynak Uçlu - Kanallı
- Maks. Çalışma Sıcaklığı: 110°C
- Maks. Çalışma Basıncı: 10 Bar
- MicroSmart Filtre: Paslanmaz Çelik
- Ürün Tipleri: SC-F-M (Manyetik ViraPlus Flanşlı), SC-K-M (Manyetik ViraPlus Kaynak Uçlu), SC-V-M (Manyetik ViraPlus Kanallı)
Manyetik Tortu Ayırıcı ve Dozaj Kabı
Bu filtre; kondensli veya konvansiyonel, kombi veya standart, duvar tipi ya da yerden ısıtmalı tüm kazan tiplerine sahip ısıtma sistemleri için önerilir. Filtre ayrıca güneş enerjisi, soğutma ve diğer HVAC sistemlerinde, inhibitör gibi kimyasalların sisteme dozajlanmasında da kullanılabilir. Yatay veya dikey 1″/DN25 (veya daha küçük çaplı) boru hatlarına kolayca bağlanabilir; kazana yakın veya belirli bir mesafede konumlandırılabilir. Filtrenin gövdesi ve kapağı, cam elyaflı PA66 GF30 poliamidden üretilmiş, oldukça dayanıklı bir yapıya sahiptir. Manyetik tortular 9.000 Gs gücündeki neodyum mıknatısla yakalanırken, manyetik olmayan kirlilikler özel yüzeyli küçük küreciklerden oluşan yeni nesil bir küre tipi ayırıcı tarafından tutulur.
- Boru Düzeni: Dikey ve Yatay
- Bağlantı Aralığı: 94 mm
- Yükseklik / Genişlik: 150 mm / 162 mm
- Gövde Çapı: 99 mm
- Çalışma Sıcaklığı Aralığı: 0-90°C
- Maks. Çalışma Basıncı: 5 bar
- Maks. Glikol Konsantrasyonu: %40
- Montaj: Merkezi ısıtma dönüş hattında, kazandan önce
- Hazne Kapasitesi: 500 ml
- İç Eleman Malzemesi: HDPE
- Gövde Malzemesi: PA66G30, %30 cam elyaflı poliamid
Bu Ürünlerle İlgileniyor musunuz?
Teknik ekibimiz, uygulamanıza en uygun manyetik ayırıcı modelini belirlemenize yardımcı olabilir.
