Dişli Tip Manometreler
Marka: ATERMA
ATERMA Dişli Tip Manometreler, 1993 yılından bu yana endüstriyel basınç, sıcaklık, akışkan ve seviye ölçüm sektöründe faaliyet gösteren ATERMA’nın standart, gliserinli, endüstriyel, komple paslanmaz ve kapsül diyaframlı seri manometrelerinden oluşan tam ürün ailesidir. Tüm ürünler EN 837-1/EN 837-3 standardına uygun olarak, 40mm’den 160mm’ye kadar farklı gösterge çaplarında ve geniş bir basınç aralığında üretilir.
Ürünlerimiz
Bu kategoride yer alan 11 ürünümüzün teknik özelliklerini ve dokümanlarını aşağıda bulabilirsiniz.
S100 – Standart Seri Manometreler (Siyah Boyalı Çelik Kasa)
Genel amaçlı basınç ölçüm uygulamaları için ekonomik bir çözüm sunar. Aşındırıcı etkisi olmayan gaz ve sıvılarla kullanılır.
Uygulama Alanları: Genel amaçlı basınç ölçümü, pnömatik sistemler, gemi endüstrisi, ısıtma-havalandırma sistemleri, medikal endüstrisi, makine imalat endüstrisi.
- Gösterge Çapları: Ø40, Ø50, Ø63, Ø100, Ø160 mm
- Ölçüm Aralıkları: Ø40mm: -1...0/0...160 bar, Ø50mm: 0...315 bar, Ø63mm: 0...400 bar, Ø100mm: 0...600 bar, Ø160mm: 0...60 bar
- Uygunluk: EN 837-1
- Kasa: Siyah boyalı çelik
- İsteğe Bağlı: NPT/M20x1,5 bağlantı, özel skala, kalibrasyon sertifikası

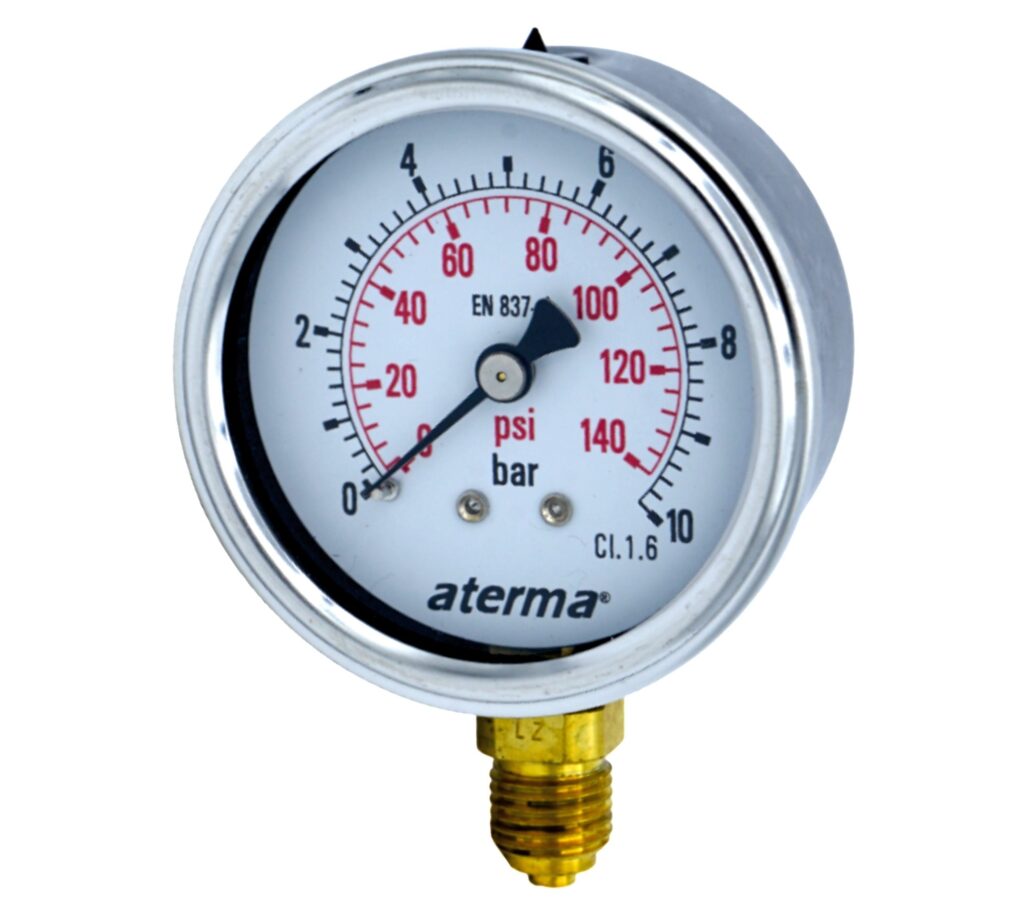

S400 – Standart Seri Manometreler (Paslanmaz Çelik Kasa)
S100 ailesinin paslanmaz çelik kasalı versiyonudur; daha dayanıklı bir dış gövde ile benzer genel amaçlı basınç ölçüm uygulamalarında kullanılır.
- Gösterge Çapları: Ø63, Ø100 mm
- Kasa: Paslanmaz çelik
- Uygunluk: EN 837-1

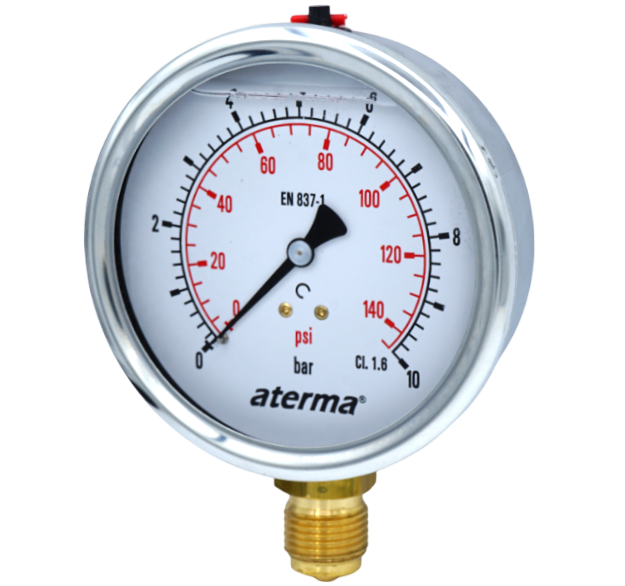

F400 – Gliserin Dolgulu Standart Seri Manometreler
Titreşimli ortamlarda güvenilir basınç ölçümü sağlamak için gliserin dolgulu olarak üretilir. Aşındırıcı etkisi olmayan gaz ve sıvılarla kullanılır.
Uygulama Alanları: Genel amaçlı ve titreşimli basınç ölçümü, hidrolik sistemler, gemi endüstrisi, ısıtma sistemleri, proses endüstrisi, makine imalat endüstrisi.
- Gösterge Çapları: Ø63, Ø100 mm
- Ölçüm Aralıkları: -1...0 bar ile 0...600 bar arası
- Proses Bağlantısı: Ø63mm: G1/4 B, Ø100mm: G1/2 B
- Hassasiyet Sınıfı: Cl.1.6
- Akışkan Sıcaklığı: +60°C Maksimum
- Dolgu: Gliserin (titreşime dayanıklı)
H200 / H200G – Endüstriyel Seri Manometreler (Kuru-Gliserinli)
Korozif ve aşındırıcı etkisi olmayan gaz ve sıvı akışkanların basınç ölçümü için tasarlanmıştır (yüksek yoğunluğa sahip olmayan ve parçacık içermeyen akışkanlar).
Uygulama Alanları: Makine imalat endüstrisi, enerji üretim santralleri, proses endüstrisi, gemi endüstrisi.
- Gösterge Çapları: Ø63, Ø100, Ø160 mm
- Ölçüm Aralıkları: -1...0 bar ile 0...600 bar arası
- Proses Bağlantısı: G1/2 B
- Hassasiyet Sınıfı: Cl.1.0
- Akışkan Sıcaklığı: H200 (kuru): +80°C maks. / H200G (gliserinli): +60°C maks.
- Koruma Sınıfı: IP 54
- Kasa: Paslanmaz
- Titreşim Mukavemeti: Gliserinli modelde mevcut

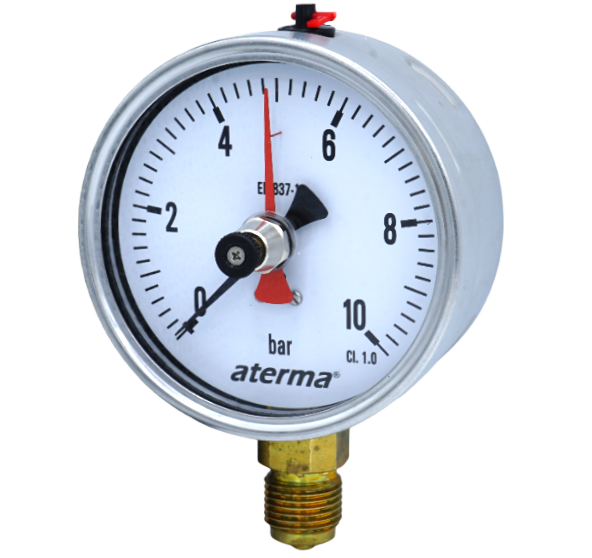

H200SP / H200GSP – Endüstriyel Seri Süpürme İbreli Manometreler (Kuru-Gliserinli)
H200/H200G ailesinin süpürme ibreli (sweep hand) versiyonudur; kalibrasyon sırasında referans ölçüm cihazı ile karşılaştırma yapılan uygulamalarda ekstra ibre sayesinde okuma kolaylığı sağlar.
- Gösterge Çapları: Ø100, Ø160 mm
- Özellik: Süpürme (sweep) ibreli tasarım
- Tip: Kuru (SP) veya Gliserinli (GSP)

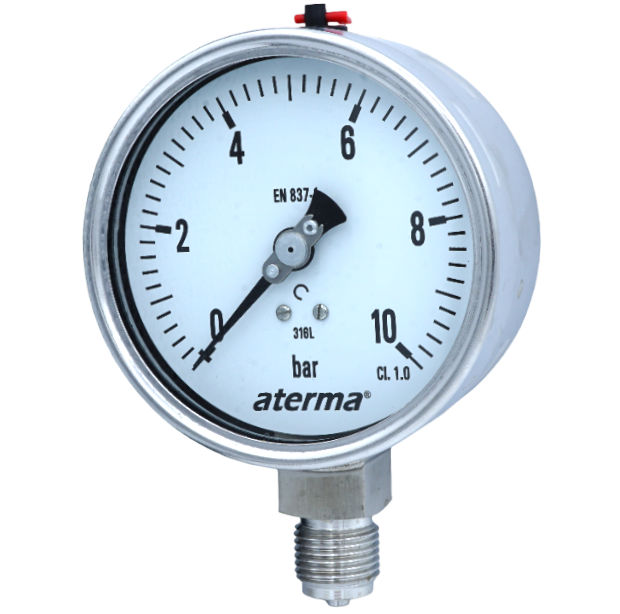

A300 / A300G – Komple Paslanmaz Seri Manometreler (Kuru-Gliserinli)
Korozif ve aşındırıcı etkisi olan gaz ve sıvı akışkanların basınç ölçümü için tasarlanmıştır (yüksek yoğunluğa sahip olmayan ve parçacık içermeyen akışkanlar). Komple paslanmaz malzeme yapısı sayesinde en zorlu ortamlarda güvenle kullanılır.
Uygulama Alanları: Demir-çelik endüstrisi, gemi endüstrisi, gıda ve meşrubat endüstrisi, kimya ve petro-kimya endüstrisi, enerji üretim santralleri, doğalgaz ölçüm uygulamaları, ağır endüstriyel uygulamalar.
- Gösterge Çapları: Ø63, Ø100, Ø160 mm
- Ölçüm Aralıkları: -1...0 bar ile 0...1600 bar arası
- Proses Bağlantısı: Ø63mm: G1/4 B, Ø100/160mm: G1/2 B
- Hassasiyet Sınıfı: Ø63mm: Cl.1.6, Ø100/160mm: Cl.1.0
- Akışkan Sıcaklığı: A300 (kuru): +200°C maks. / A300G (gliserinli): +100°C maks.
- Malzeme: Komple paslanmaz materyal
- İsteğe Bağlı: Monel malzeme burdon tüp/bağlantı seçeneği
A300AV – Komple Paslanmaz Seri Titreşime Dayanıklı Manometreler (Kuru)
A300 ailesinin sıvı dolgusuz, titreşime dayanıklı özel versiyonudur. Yüksek sıcaklık dayanımı sayesinde titreşimli ortamlarda gliserin dolgulu tiplere alternatif, kesin bir çözüm sunar.
- Gösterge Çapları: Ø100, Ø160 mm
- Tip: Kuru (sıvı dolgusuz), titreşime dayanıklı
- Malzeme: Komple paslanmaz
A300SP / A300GSP – Komple Paslanmaz Seri Süpürme İbreli Manometreler (Kuru-Gliserinli)
A300/A300G ailesinin süpürme ibreli (sweep hand) versiyonudur; kalibrasyon ve karşılaştırmalı ölçüm uygulamalarında ekstra ibre sayesinde okuma kolaylığı sağlar.
- Gösterge Çapları: Ø63, Ø100, Ø160 mm
- Özellik: Süpürme (sweep) ibreli tasarım
- Malzeme: Komple paslanmaz
- Tip: Kuru (SP) veya Gliserinli (GSP)
A300N / A300NG / A300NS – Komple Paslanmaz Seri Amonyak Manometreleri (Kuru-Gliserinli-Silikonlu)
A300 ailesinin amonyak (NH3) gazı ölçümüne özel olarak tasarlanmış versiyonudur; amonyağın aşındırıcı etkisine dayanıklı malzeme seçenekleriyle soğutma ve amonyaklı proses sistemlerinde güvenle kullanılır.
- Gösterge Çapları: Ø100, Ø160 mm
- Kullanım: Amonyak (NH3) gazı basınç ölçümü
- Malzeme: Komple paslanmaz
- Tip: Kuru (N), Gliserinli (NG) veya Silikonlu (NS)

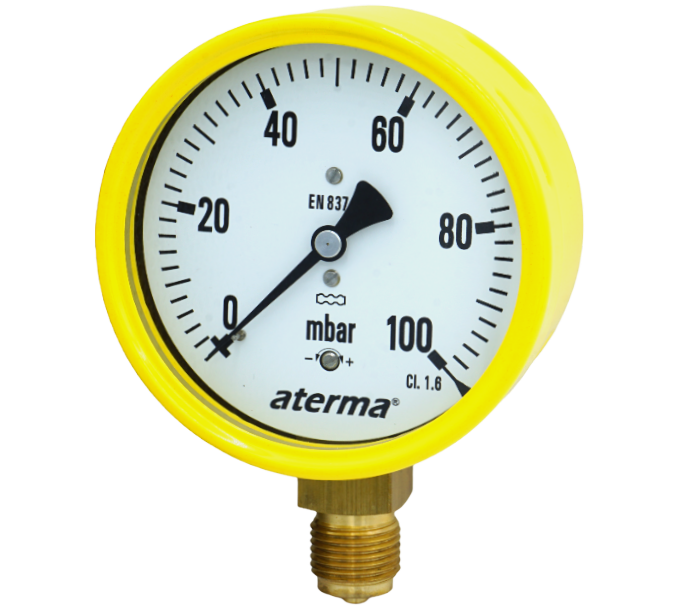

C600 / C600G – Kapsül Diyaframlı Manometreler (Kuru-Gliserinli)
Düşük basınç değerlerini ölçmek için kapsül diyafram prensibiyle çalışır. Ekran üzerinden ayar yapabilme imkânı sunar.
Uygulama Alanları: Doğalgaz basınç ölçümleri, düşük basınç ölçüm uygulamaları, aşındırıcı etkisi olmayan gazlar ve sıvılar, medikal endüstrisi, vakum sistemleri, laboratuvar sistemleri, makine imalat endüstrisi.
- Gösterge Çapları: Ø63, Ø100, Ø160 mm
- Uygunluk: EN 837-3
- Kapsül Diyafram: 316L Paslanmaz Çelik
- Cam: Endüstriyel cam
- Ölçüm Aralığı: Minimum 25 mbar pozitif / -25 mbar negatif basınçtan itibaren
- Dolgu: Titreşimli sistemler için gliserin dolgulu (C600G) model mevcuttur
- İsteğe Bağlı: NPT/M20x1,5 bağlantı, özel skala, kalibrasyon sertifikası

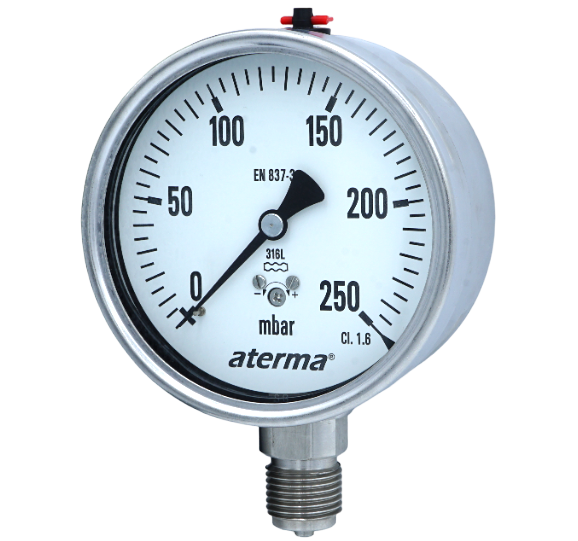

C300 / C300G – Komple Paslanmaz Kapsül Diyaframlı Manometreler (Kuru-Gliserinli)
C600 ailesinin komple paslanmaz malzemeli, korozif ortamlara uygun versiyonudur; düşük basınç ölçümü gerektiren aşındırıcı gaz/sıvı uygulamalarında kullanılır.
- Gösterge Çapları: Ø100, Ø160 mm
- Malzeme: Komple paslanmaz çelik
- Kapsül Diyafram: 316L Paslanmaz Çelik
- Cam: Endüstriyel cam
- Dolgu: Kuru (C300) veya Gliserinli (C300G)
